ホットプレス窒化ホウ素チューブ（HPBN / BN Tube）｜真空炉・溶融金属用途
ホットプレス窒化ホウ素チューブ（HPBN / BN Tube）

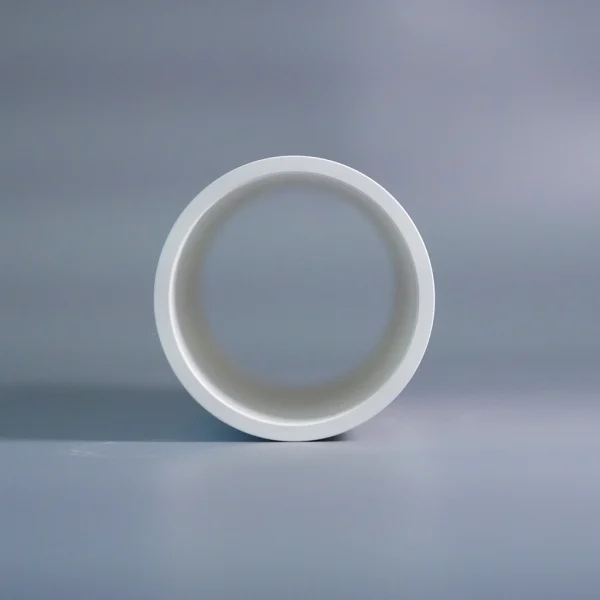

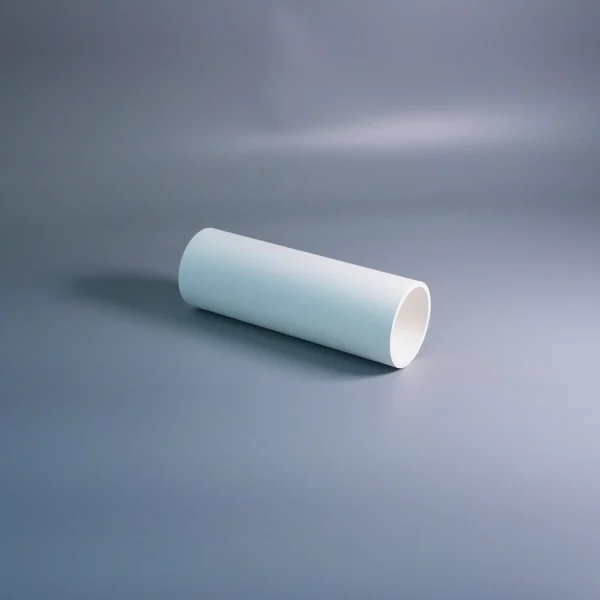

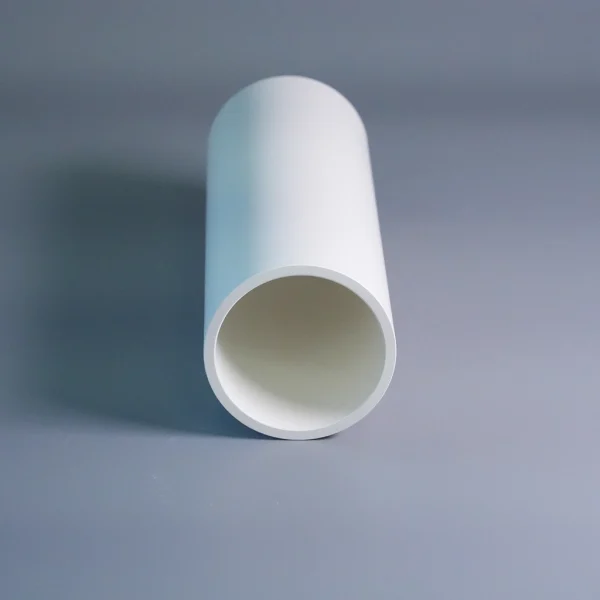

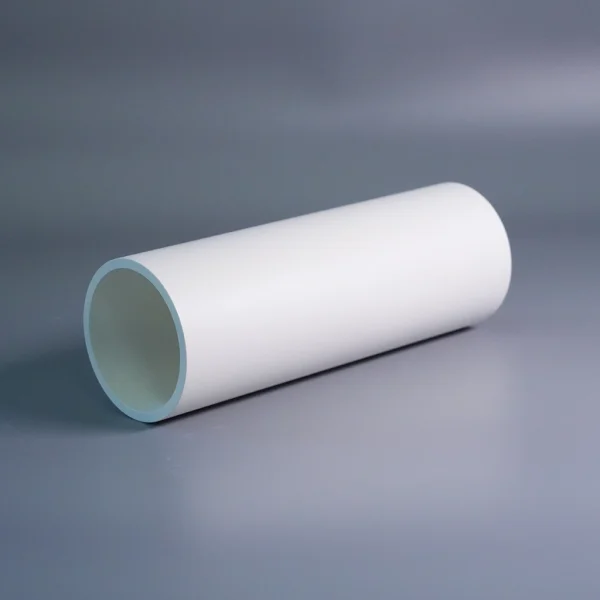

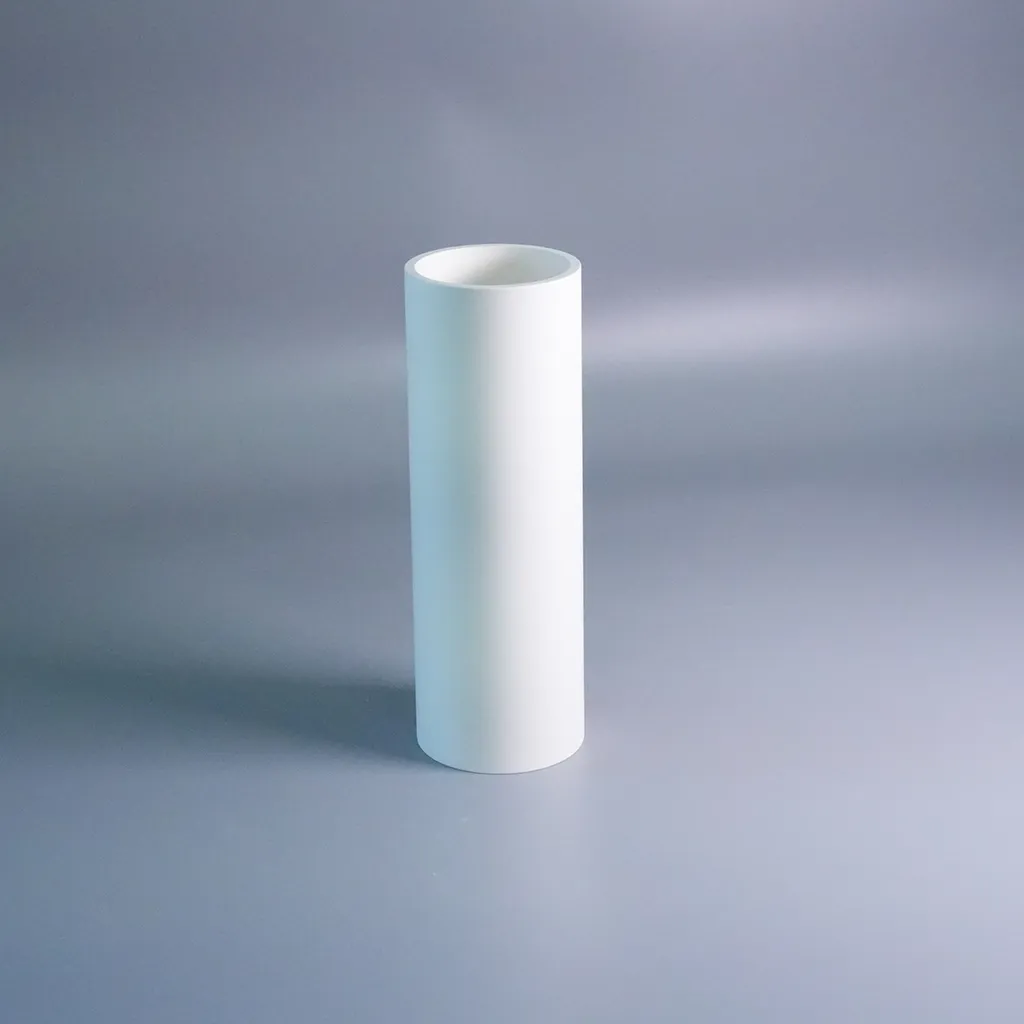

ホットプレス窒化ホウ素管は、電気絶縁性、溶融金属に対する低ぬれ性、熱安定性を備えた精密セラミック部品です。真空炉、金属加工装置、半導体製造装置をはじめ、高温環境で使用されます。
酸化物系セラミックスとは異なり、BN管は焼結後の切削加工が可能です。ダイヤモンド工具を使用せずに、複雑形状の加工、高精度公差への対応、試作品の短期製作ができるため、開発期間や加工コストの低減につながります。
OneCera Materialsでは、高純度BN管の規格品および受注寸法品を取り扱っています。図面に基づくOEM生産にも対応し、試作から量産まで、精密加工、技術資料の作成、材料選定を支援します。
HPBN グレード選定ガイド
| Grade | Purity | Core Positioning | Best For |
|---|---|---|---|
| BN-HQ | ≥99.3% | General Purpose | High-quality Engineering Components |
| BN-HC | ≥99% | High Density | Molten Metal Handling, High Stress |
技術特性
| Property / Typical Value | BN-HQ (Standard) | BN-HC (High Density) | |
|---|---|---|---|
| Purity (%) | BN > 99.3% | BN > 99% | |
| Color | White | White | |
| Density (g/cm³) | 1.5–1.6 | 1.9–2.0 | |
| Oxygen Content (%) | ≤0.1 | ≤0.35 | |
| Volume Resistivity (Ω·cm) | >10¹⁴ | >10¹⁴ | |
| Operating Temp (°C) | Air | ≤900 | ≤900 |
| Inert Gas | ≤2100 | ≤2100 | |
| Vacuum | ≤1900 | ≤1900 | |
| Bending Strength (MPa) | 30 | 40 | |
| Coefficient of Thermal Expansion (10⁻⁶/°C) | -0.4 | 1.5 | |
| Thermal Conductivity (W/m·K) | 50 | 35 | |
資料対応: ご依頼に応じて技術データシート・MSDS を提供可能です。
ファイル入手をご希望の方はお問い合わせください
BNセッタープレートの製造・供給体制
OneCera Materialsでは、中国のメーカーの中から、品質や加工能力、これまでの供給実績を確認し、案件に応じて製造パートナーを選定しています。
用途や要求仕様を確認したうえで、材料グレードや加工内容を製造側と調整します。図面指定品にも対応し、品質や納期を確認しながら、試作・小ロットから量産まで供給します。
ホットプレス焼結BN-HSセッタープレート用素材の成形・焼結工程
精密CNC加工外形・穴・溝・切欠き・段差などの図面指定加工
品質・仕様確認材料グレード・寸法・平面度・表面状態などの確認
品質確認・提出書類
BNチューブでは、製品仕様およびご発注条件に応じて、製造元と連携し、材料グレード、純度、寸法、表面状態、ロット情報などを確認・管理します。必要な検査項目や提出書類についても事前に確認し、対応可否を含めて見積時にご案内します。
| 項目 | 対応内容 |
|---|---|
| TDS | BNグレードの代表物性・仕様データ |
| SDS / MSDS | 材料安全データ |
| COA / 検査成績書 | 対象ロット・要求仕様に応じて発行可否を確認 |
| 材料確認 | BN純度、酸素含有量など、要求項目に応じて確認 |
| 寸法検査 | 外径、内径、全長、肉厚、端面寸法、その他図面指定寸法など |
| 表面確認 | 表面粗さ、欠け、クラック、加工面などを要求仕様に応じて確認 |
| 追加検査 | 必要項目、試験方法、判定基準を確認後に対応可否を検討 |
